綜述
單向晶閘管模塊(SCR)指的是觸發后只容許1個方向的電流通過的半導體元器件，等同于1個可控性的整流二極管。它是由P-N-P-N共4層3個PN結組合而成的，被普遍使用于可控性整流、交流變壓、逆變器和電源線路中。
亮點
特點

1、平面鈍化芯片

2、直接銅結氧化鋁陶瓷路

3、可靠性高的壓力接觸技術

4、短路時故障

5、堅固性很強

優勢

1、專為高過載和功率循環要求而設計

2、在整個生命周期中具有很高的隔直穩定性

3、高浪涌電流能力，特別是對于短的電網尖峰

應用領域

1、線路整流50/60 Hz

2、軟啟動交流電機控制

3、直流電機控制

4、電源轉換器

5、交流電源控制

6、照明和溫度控制
詳情

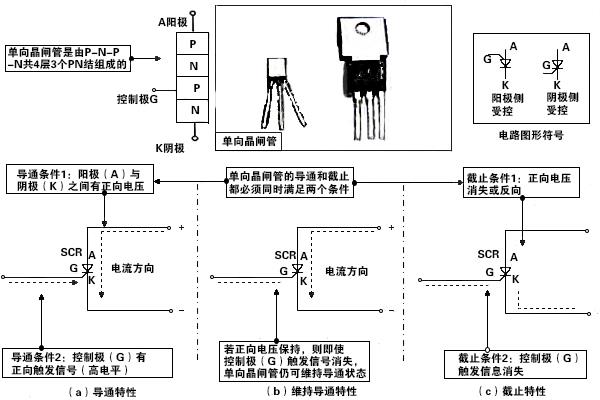

單向晶閘管模塊的基本性能如下圖所示。

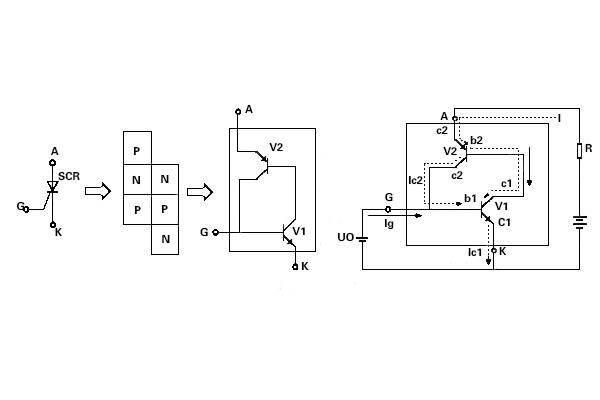

提示表明：能夠?qū)蜗蚓чl管模塊等效看作一1個PNP型三極管和一1個NPN型三極管的交錯構造，如圖所示。

當給單向晶閘管模塊的陽極(A)加正方向電壓時，三極管V1和V2都承擔正方向電壓，V2發射極正偏，V1集電極反偏。倘若此時在控制極(G)加上較小的正方向控制電壓U。(觸發信號)，則有控制電流I。送至V1的基極。通過放大，V1的集電極便有l(wèi)c1=B1Ig的電流流進。此電流送至V2的基極，經V2放大，V2的集電極便有l(wèi)c1=B1B2Ig的電流通過。該電流又送至VI的基極，這般反復，2個三極管便很快導通。晶閘管模塊導通后，VI的基極總是有比I大得多的電流通過，因此即便觸發信號消失，單向晶閘管模塊仍能保提示說明持導通模式。

上述所說是晶閘管模塊廠商傳承電子對橋臂晶閘管模塊的介紹，傳承電子是1家以電力電子技術為專業領域的功率半導體功率模塊供應商，為各的企業公司供應功率半導體功率模塊的制定、生產加工和生產，除此以外也為各企業供應來料代加工或貼牌加工業務。主營產品有：igbt模塊功率模塊、晶閘管模塊(可控硅)功率模塊、超快恢復外延二極功率模塊、單相整流橋功率模塊、三相整流橋功率模塊、整流二極管功率模塊、肖特基二極管功率模塊等功率半導體電子元器件。
