雙向可控硅模塊的觸發方式

2022-05-19


雙向可控硅

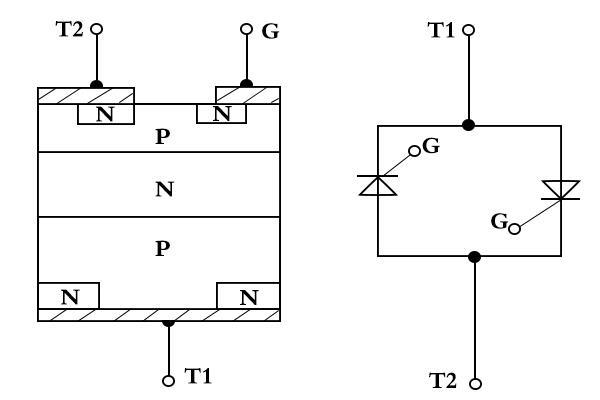

雙向可控硅是由N-P-N-P-N5層半導體材料制作而成的，對外部也導出3個電極，其構造如下圖所示。雙向可控硅等同于2個單向可控硅的反方向并接，但只有一個控制極。

雙向可控硅正反2個方向都能導通，門極加正負信號都能觸發，所以有4種觸發形式。

（1）I+觸發形式陽極電壓為第1陽極T1為正，第2陽極T2為負；門極電壓G為正，T2為負，特性曲線在第一象限，為正觸發。

（2）I-觸發形式陽極電壓為第1陽極T1為正，第2陽極T2為負；門極電壓G為負，T2為正，特性曲線在第一象限，為負觸發。

（3）Ⅲ+觸發形式陽極電壓為第1陽極T1為負，第2陽極T2為正；門極電壓G為正，T2為負，特性曲線在第三象限，為正觸發。

（4）Ⅲ-觸發形式陽極電壓為第1陽極T1為負，第2陽極T2為正；門極電壓G為負，T2為正，特性曲線在第三象限，為負觸發。

以上就是傳承電子對雙向可控硅模塊的觸發方式的介紹，傳承電子是一家以電力電子為專業領域的功率半導體模塊制造商，為眾多的企業公司提供功率半導體模塊的定制、生產和加工，同時還給眾多公司提供來料代工或貼牌加工業務。

主要產品為各種封裝形式的絕緣式和非絕緣式功率半導體模塊、各種標準和非標準的功率半導體模塊等。
